車載OBC工作原理

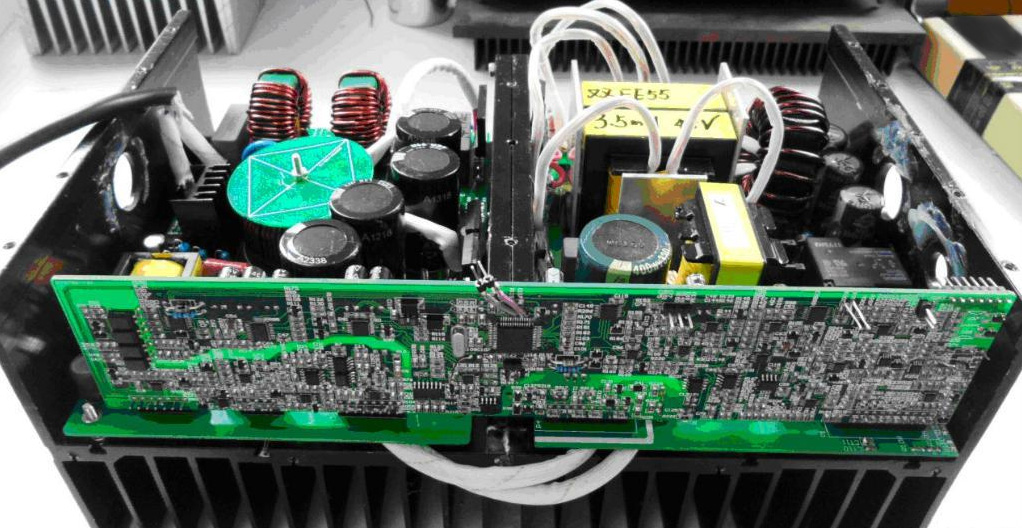

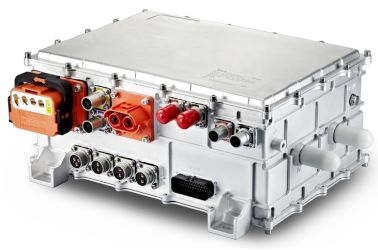

1.獨立車載充電器

充電機主要由電路板、壓鑄殼體、接插件、水冷冷卻結構等組成，工作溫度不超過85℃。

該方案產品采用以下導熱材料：

1.EMI濾波器散熱：建議使用豪鵬達科技TC200系列 超軟硅膠墊片，硬度Shore C 18具有良好的壓縮性，可滿足濾波器表面不規則形狀更好的貼合進行傳熱。

2.母線電容散熱：建議使用豪鵬達科技TC200 系列超軟導熱硅膠片，或者使用TC820雙組份導熱凝膠，可全面的接觸圓形電容外表面并將熱量傳遞到殼體上。

3.PCB板散熱：建議采用豪鵬達科技TC100X材料貼合PCB背面，這款墊片以玻璃纖維布為補強材料，經特殊工藝加工而成，是一款非常柔軟，有優異的可壓縮性的導熱硅膠墊片，可與電子元器件緊密接觸，有很強的防刺穿和防漏電功能

4.變壓器散熱：建議使用豪鵬達科技TC200 系列材料，該款高導熱性能的材料，耐擊穿電壓大于5Kv/mm，抗撕裂強度高，在低壓力的情況下表現出較小的熱阻，且具有自粘性，操作方便。

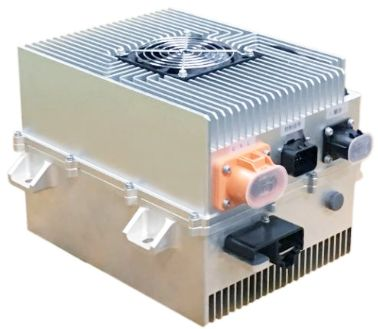

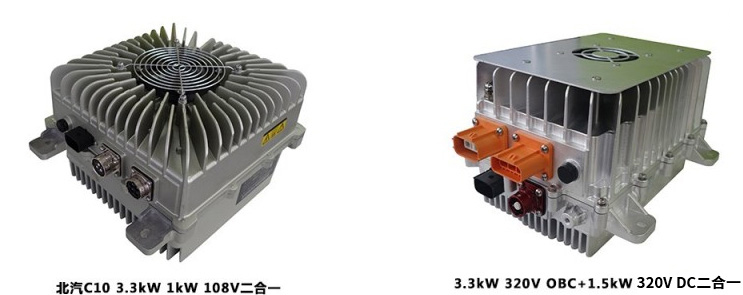

2.OBC+DC/DC 二合一充電器

該產品是OBC+DC/DC 二合一充電器，具有體積小功率高的特征，采用壓鑄殼體和風冷方式散熱。

該方案產品采用以下導熱材料：

1.EMI濾波器散熱：豪鵬達科技TC200系列 這種超軟的材料，硬度Shore C 18具有良好的壓縮性，可滿足濾波器表面不規則形狀更好的貼合進行傳熱。

2.母線電容散熱：豪鵬達科技TC200系列  或者TC820 系列導熱凝膠，可全面的接觸圓形電容外表面并將熱量傳遞到殼體上。

3.PCB板散熱：采用豪鵬達科技TC100X料貼合PCB背面，該墊片以玻璃纖維布為補強材料，經特殊工藝加工而成，是一款非常柔軟，有優異的可壓縮性的導熱硅膠墊片，可與電子元器件緊密接觸，有很強的防刺穿和防漏電功能

4.變壓器散熱：豪鵬達科技TC300 系列 材料，該款高導熱性能的材料，耐擊穿電壓大于5Kv/mm，抗撕裂強度高，在低壓力的情況下表現出較小的熱阻，且具有自粘性，操作方便。

5.輸出電容散熱：豪鵬達科技TC200 系列 超柔軟導熱硅膠墊片

6.整流管散熱：采用豪鵬達科技TCX900S導熱絕緣片，該材料采用玻璃纖維布為補強材料，擁有良好的抗切割能力和高達1.6W/m.k的導熱性能。

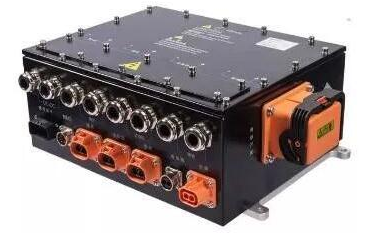

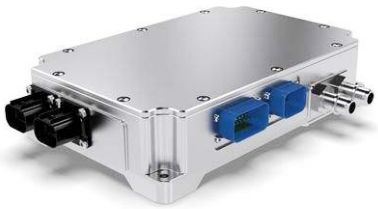

3.OBC+DC/DC+PDU三合一產品

該產品為一綜合性產品，包括高壓箱、直流變換器、車載充電機三部分，其主要功能如下：高壓箱總成主要用來放置繼電器，熔斷器，預充電阻等電氣零件，包含快充繼電器、高壓附件繼電器、高壓附件預充繼電器、預充電阻、PTC繼電器、PTC保險、DCDC保險、壓縮機保險、慢充保險、快充保險、分流器、銅排等。

此類產品采用TC300 系列高性能導熱材料貼合PCB板背面，填充與殼體間隙。然后采用TC820雙組份導熱凝膠進行整體灌封，以滿足充電，高低壓轉換及高壓配電盒這種三合一的高功率設備的大發熱量的熱傳導并結合水冷方式進行散熱。

TC820 具有>7Kv/mm的耐壓性能能更好的保護電子元件，低壓縮應力和高壓縮量能對元器件進行減震保護，2.0w的導熱系數能快速傳遞熱量并滿足設備內部溫度均衡，使用自動化設備點膠效率更高。
